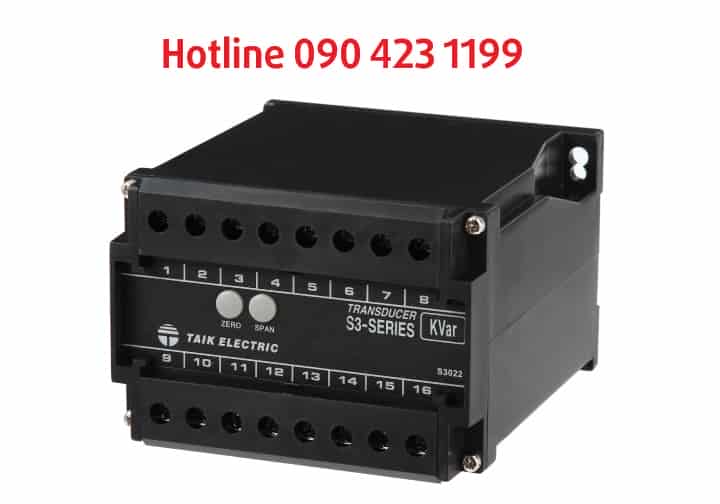

Transducer S3-RD-3A-105A4C
Transducer S3-RD-3A-105A4C
Thông số kỹ thuật transducer công suất phản kháng S3-RD-3A-105A4C
Thiết bị S3-RD-3A-105A4C là bộ chuyển đổi công suất phản kháng (Reactive Power Transducer) 3 pha 3 dây cân bằng, thuộc dòng S3 series của hãng Sifang (hoặc các nhà sản xuất thiết bị điện công nghiệp tương đương sử dụng mã chuẩn này).
-
S3-RD: Dòng bộ chuyển đổi công suất phản kháng (Reactive Power).
-
3A: Hệ thống điện 3 pha 3 dây (3-phase 3-wire).
-
105: Đầu vào điện áp (Input Voltage) định mức 110V.
-
A4: Đầu vào dòng điện (Input Current) định mức 5A.
-
C: Ngõ ra (Output) tín hiệu dòng điện 4-20mA DC.
Thông số kỹ thuật chi tiết bộ chuyển đổi công suất Taik S3-RD-3A-105A4C
| Đặc tính | Thông số chi tiết |
| Đầu vào điện áp (Input Voltage) | AC 110V (thường dùng qua PT/VT) |
| Đầu vào dòng điện (Input Current) | AC 5A (thường dùng qua CT) |
| Tần số định mức | 50Hz hoặc 60Hz |
| Ngõ ra (Output) | DC 4 ~ 20mA |
| Nguồn cấp (Aux. Power) | AC 110/220V (tùy phiên bản cụ thể, thường là dải rộng) |
| Cấp chính xác (Accuracy) | ±0.5% RO (tổng thang đo) |
| Thời gian đáp ứng | < 400ms |
| Điện trở tải ngõ ra | RL < 500Ω (cho ngõ ra dòng điện) |
| Cách điện (Isolation) | 2KV AC / 1 phút (giữa Input/Output/Power) |
| Nhiệt độ vận hành | -10°C đến +55°C |
Sơ đồ đấu dây cơ bản
Đối với hệ thống 3 pha 3 dây (3P3W), thiết bị thường lấy tín hiệu từ:
-
Điện áp: Nối vào 2 pha (thường là pha R-S hoặc R-T).
-
Dòng điện: Lấy từ biến dòng (CT) của pha tương ứng.
Một số lưu ý khi lắp đặt:
-
Thứ tự pha: Rất quan trọng với bộ đo công suất phản kháng. Nếu đấu sai thứ tự pha hoặc ngược cực tính biến dòng (CT), trị số ngõ ra sẽ bị sai (có thể về 0 hoặc báo giá trị âm).
-
Điện trở tải: Đảm bảo tổng điện trở của dây dẫn và thiết bị nhận tín hiệu không vượt quá 500Ω để duy trì độ chính xác 4-20mA.
